Wasserbau
Hochwasserschutz Eisenach Stedtfeld Maßnahmenkomplex I
ETG Ohrdruf Dronenflug über Hochwasserschutz Baustelle from ETG Ohrdruf on Vimeo.
Auftraggeber
TLUG Thüringer Landesanstalt
für Umwelt und Geologie
Planung
Lahmeyer Hydroprojekt GmbH
Regionalbereich Mitte
Ausführungszeit
Oktober 2015 bis Ausführungsende voraussichtlich Juni 2017
Auftragssumme
3,1 Mio. EUR
ausgeführte Hauptleistungen
Profilierungsarbeiten
52.000 m² Baugelände abräumen
1.700 m² Hecken und Buschwerk roden
230 Stck Wurzelstöcke versch. Durchmesser roden
21.450 m³ Rückbau vorh. Auffüllungen und Deiche
diverse Abbruch- und Rückbauarbeiten

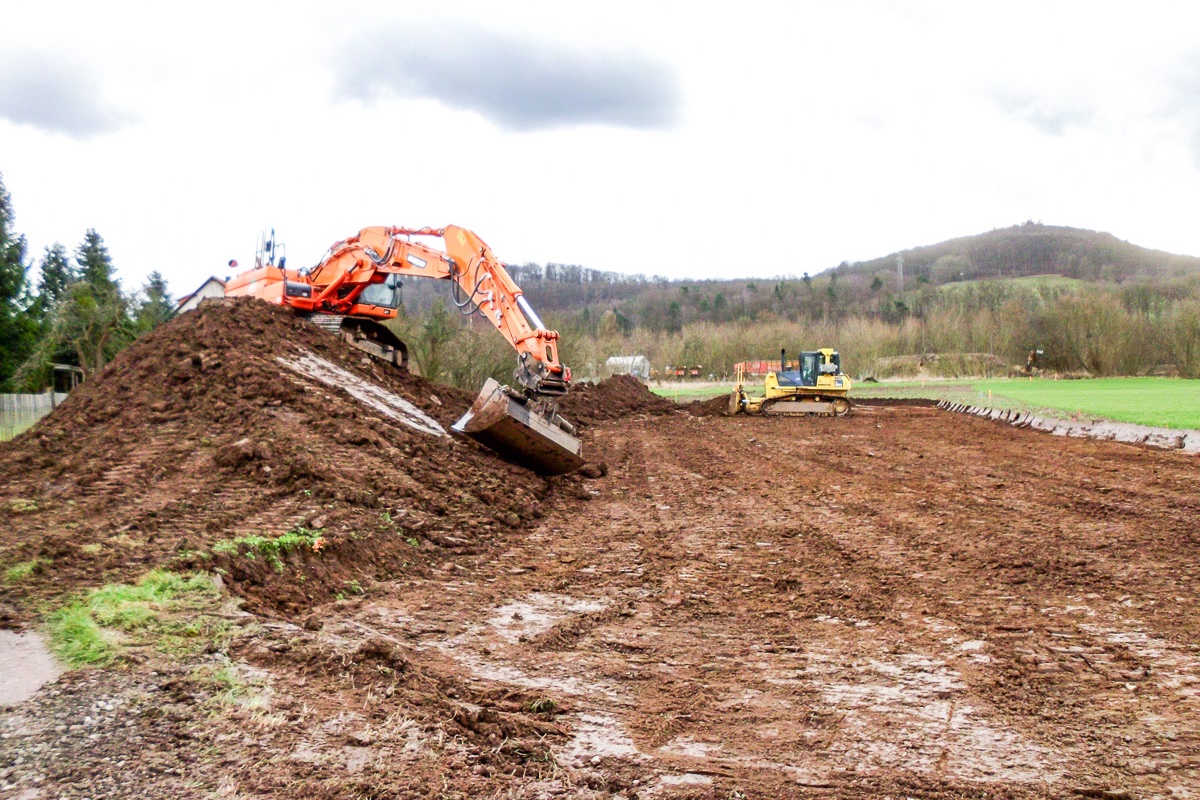

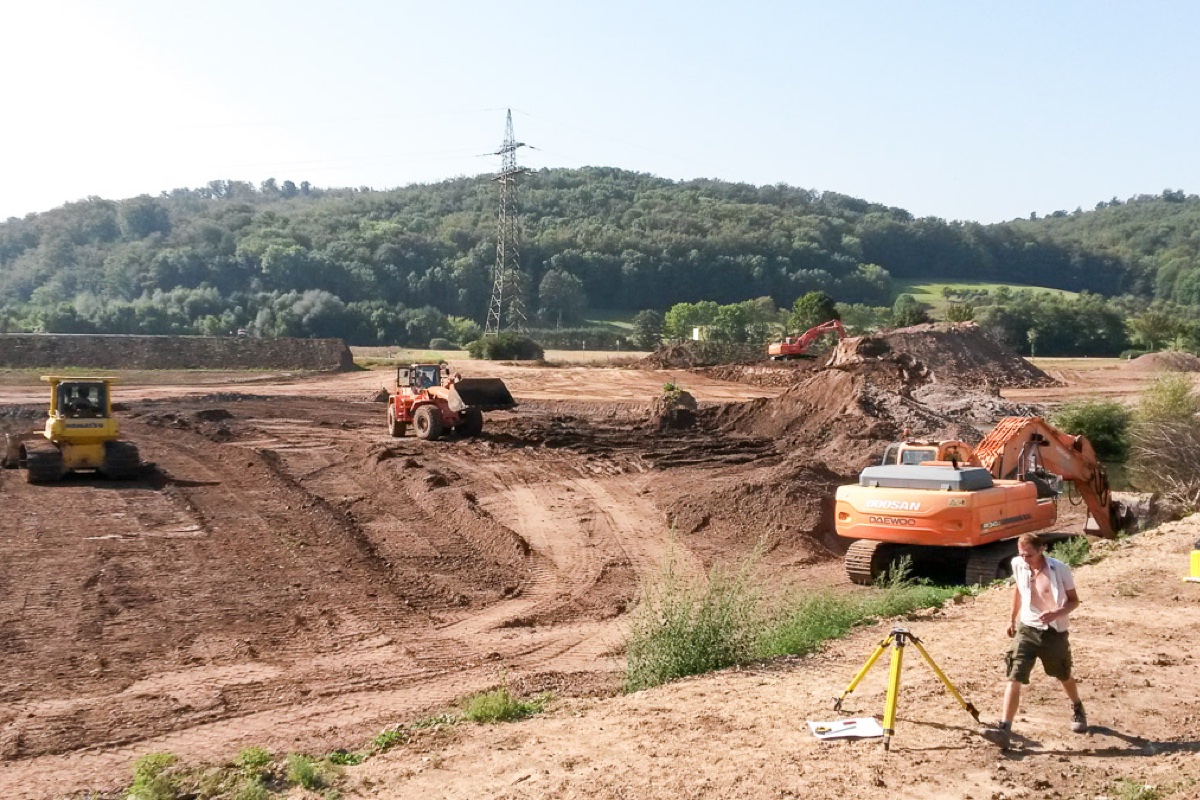

Erdbauarbeiten
11.500 m³ Deichneubau
14.975 m² Bodenverbesserung
Schaffung Sekundäraue bzw. Herstellung Flussschlinge
17.400 m³ bindiger Erdaushub
20.000 m³ Aushub Kies / Nassbaggerarbeiten
Anlegen von ökologischen Bauwerken: Buhnen, Röhrichtwalzen, Faschinen

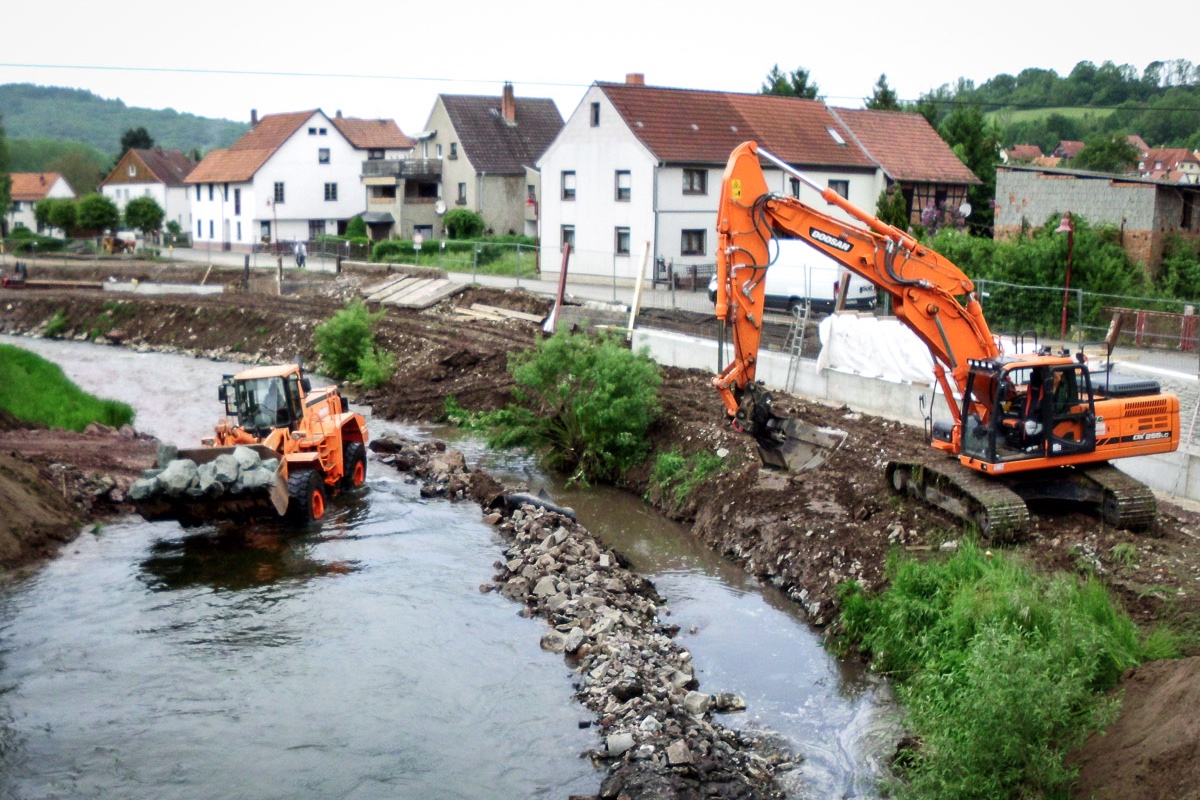

Böschungssicherung
3.000 m² Böschungsfußsicherung aus Wasserbausteinen LMB 60/300 bis HMB 300/1000
3.000 m² Böschungssicherung aus Wasserbausteinen LMB 10/60 bis LMB 40/200
7.000 to Wasserbausteine Klassen LMB 10/60 bis HMB 300/1000
Spezialtiefbau
1.650 m² Stahlspundbohlen einbringen (Einbringlänge von 3,50 bis 5,60 m)
Betonbauarbeiten
220 m Hochwasserschutzwand aus Stahlbeton C30/37 inkl. Bewehrung und Betonnage

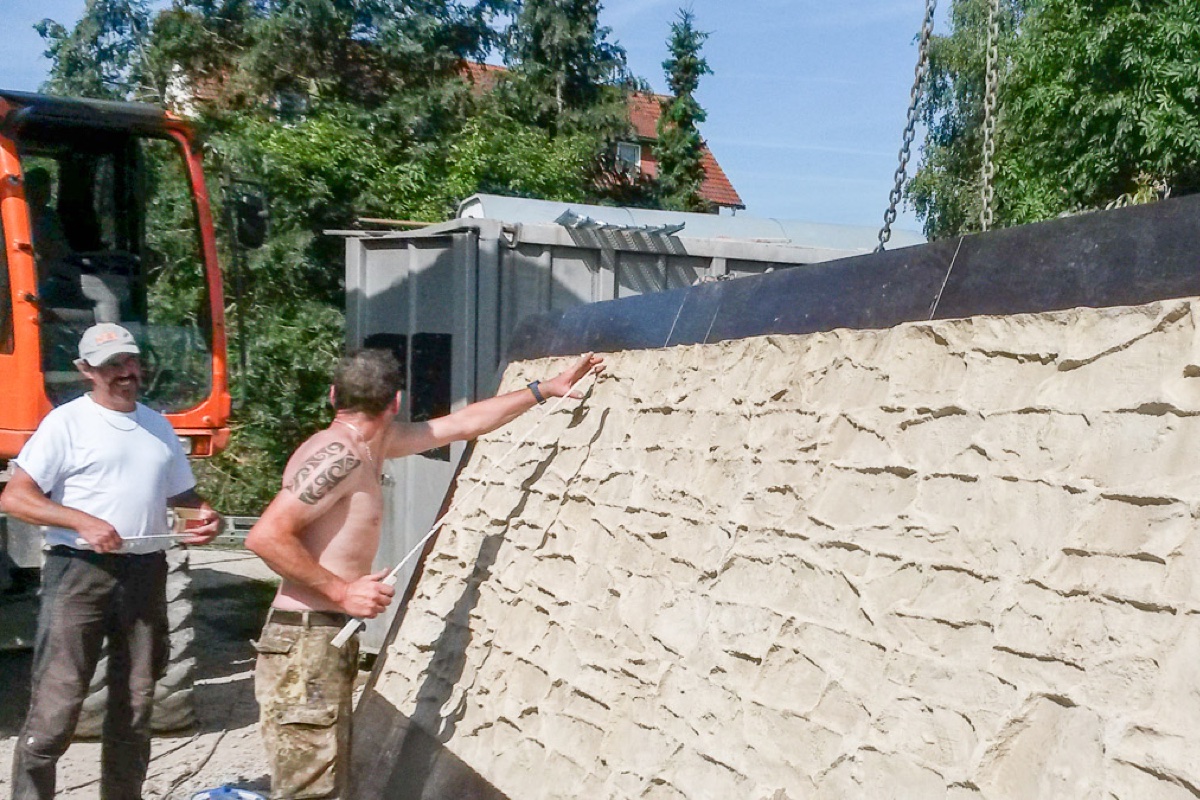

740 m² Strukturauflager (Matrizenschalung)
220 m Abdeckplatten als Fertigteilplatten verlegt
Sielbauwerke
2 Stck Auslaufbauwerke in Ortbeton
2 Stck Einlaufbauwerke als Fertigteil
28 m Neubau Hochwasserschutzwand aus Fertigteil-Winkelelementen
Leitungsbau
14 m DN 300 Stahlbetonleitung inkl. Rückstauklappe und Schieber
37 m DN 800 Stahlbetonleitung inkl. Rückstauklappe und Schieber
275 m Drainageleitung DN 150 bis DN 200
84 m Entwässerungsleitung DN300
Wegebauarbeiten
2.150 m² Schotterrasen
2.750 m² Asphalttragdeckschicht
1.500 m² Pflasterfläche
